Калькулятор антени Харченко (BiQuad)

Інформація

Цей калькулятор використовується для розрахунку розмірів антени Харченко (зигзагоподібної BiQuad антени). Антена Харченко є направленою антеною з високим підсиленням, що складається з двох квадратних рамок та металевого рефлектора. Вона широко використовується для Wi-Fi, GSM, LTE та інших застосувань.

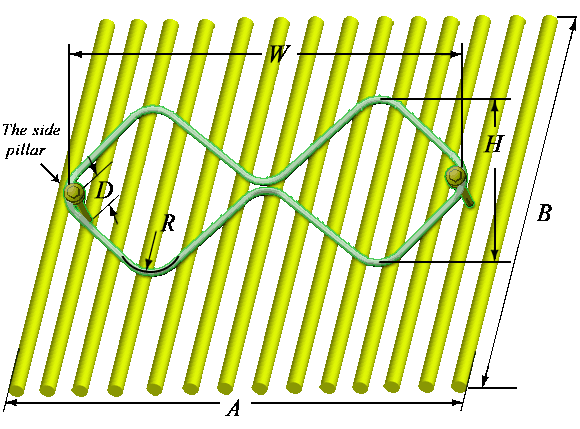

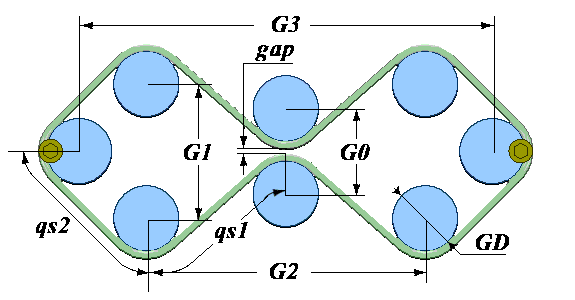

W — ширина рамок, H — висота, R — сторона ромба, A × B — розмір рефлектора

Стандартні частоти
Робоча частота		МГц
Вхідний імпеданс
Одиниці вимірювання

Примітки:

Стандартні частоти: Виберіть зі списку популярних частот або введіть власну частоту вручну.
Вхідний імпеданс: Підтримуються стандартні значення 50 Ω та 75 Ω.
Одиниці вимірювання: Результати можна відображати в міліметрах, сантиметрах або метрах.
Діапазон частот: Калькулятор оптимізований для роботи в діапазоні 400-3000 МГц.
Рефлектор: Виготовляється з металевого листа або дрібної металевої сітки.
Матеріал рамок: Використовуйте мідний дріт відповідного діаметра (див. AWG розмір).
Точність виготовлення: Для досягнення оптимальних характеристик дотримуйтесь розрахункових розмірів з точністю ±1мм.
Живлення: Коаксіальний кабель підключається в центрі нижньої рамки з дотриманням розрахункового проміжку.
Поляризація: Антена має лінійну поляризацію в площині рамок.
Підсилення: Типове підсилення складає 10-12 dBi залежно від частоти та якості виготовлення.
Діаграма спрямованості: Кут розкриття діаграми спрямованості становить приблизно 60-70 градусів.
Монтаж: Рефлектор повинен бути розташований точно на розрахунковій відстані від площини рамок.
