Калькулятор Yagi антени (DL6WU)

Інформація

Цей калькулятор використовується для розрахунку розмірів Yagi антени за методикою DL6WU. Yagi-Uda антена є найпопулярнішим типом направленої антени для VHF/UHF діапазонів. Калькулятор враховує корекцію на вплив буму (бумкорекція) та різні типи монтажу елементів.

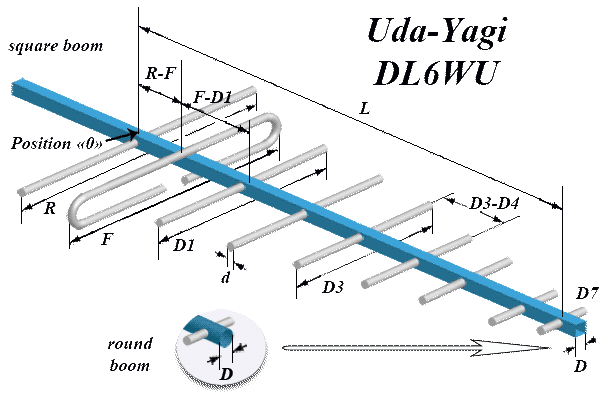

Креслення в масштабі за поточними параметрами; товщину трубок показано умовно. Усі відстані — від позиції «0» (рефлектор).

Стандартні частоти Ввести частоту вручну144 МГц (2м)LPDPMRGMRSFRSGSM 900 Робоча частота МГц Кількість елементів шт Форма активного вібратора РозрізнийПетльовий Вид елементу КруглийПлоский Діаметр елемента мм Форма буму Круглий Квадратний Сторона буму мм Монтаж елементів на бумі По центру металічного буму та електрично з'єднані з ним (варіант1)Ізольовані від буму, або монтуються на бумі зверху (варіант2)На діелектричному бумі або на металічному, але віддалені від нього (варіант3) Одиниці вимірювання Міліметри (мм)Сантиметри (см)Метри (м)

Примітки:

• Стандартні частоти: Виберіть зі списку популярних частот або введіть власну частоту вручну.
• Форма активного вібратора: Петльовий диполь має кращу узгодженість (75 Ом), розрізний диполь має імпеданс ~50 Ом.
• Вид елементу: Круглі елементи простіші у виготовленні, плоскі мають дещо кращі характеристики.
• Форма буму: Круглий або квадратний переріз буму впливає на розрахунок корекції.
• Монтаж елементів:
  • Варіант 1: Елементи з'єднані з металічним бумом (найпростіший монтаж)
  • Варіант 2: Елементи ізольовані від буму (кращі характеристики)
  • Варіант 3: Діелектричний бум або віддалені елементи (найкращі характеристики)
• Одиниці вимірювання: Результати можна відображати в міліметрах, сантиметрах або метрах.
• Мінімальна кількість елементів - 3 (рефлектор + диполь + 1 директор).
• Максимальна кількість елементів обмежена 20 для практичних міркувань.
• Діаметр буму не повинен перевищувати 9% від довжини хвилі.
• Розрахунок ведеться з урахуванням бумкорекції за алгоритмом DL6WU.
• Підсилення розраховується за емпіричними формулами та є наближеним.
• Для точного налаштування рекомендується використовувати КСВ-метр та антенний аналізатор.
