Калькулятор зони Френеля

Що таке зона Френеля?

Зона Френеля — це еліпсоїд навколо прямої лінії між передавачем і приймачем, в межах якого радіохвилі можуть поширюватися без значних втрат. Перешкоди в цій зоні можуть призвести до ослаблення або спотворення сигналу.

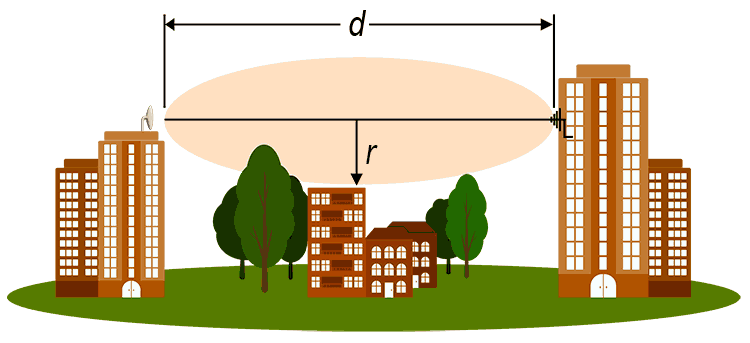

rd 10 кмперешкода в межах зони помітно послаблює сигнал
r — радіус першої зони Френеля посередині траси, d — відстань між антенами
Стандартні частоти
Частота (МГц)
Відстань
Одиниці результату
Результат
Радіус 1-ї зони Френеля (100%)
Радіус 1-ї зони Френеля (80%)

📐 Формули розрахунку​

Калькулятор використовує формулу, отриману з професійного програмного забезпечення:

Основна формула​

Радіус першої зони Френеля:

R = 17.3 × √(d / (f/1000 × 4))

80% зони Френеля (критична зона):

R₈₀ = 0.8 × R

Позначення:​

  • R - радіус зони Френеля [м]
  • d - відстань між передавачем і приймачем [км]
  • f - частота сигналу [МГц]

Теоретична основа​

Повна теоретична формула зони Френеля:

R = √(λ × d₁ × d₂ / (d₁ + d₂))

де:

  • λ - довжина хвилі [м]
  • d₁, d₂ - відстані від передавача і приймача до точки перешкоди [м]

Для середньої точки лінії зв'язку (d₁ = d₂ = d/2) формула спрощується до використовуваної в калькуляторі.

Обмеження калькулятора:
  • Відстань: Максимум 1000 км
  • Частота: Від 1 МГц до 10 ГГц
  • Одиниці: Результати в метрах, відстань в кілометрах
  • Калькулятор розраховує зону для середньої точки лінії зв'язку
  • Не враховує рельєф місцевості та кривизну Землі
  • Результати є наближеними для ідеальних умов поширення

🎯 Практичне застосування​

Інтерпретація результатів:​

100% зони Френеля:

  • Повний радіус першої зони Френеля
  • Перешкоди в цій зоні можуть впливати на сигнал
  • Рекомендується уникати перешкод у цій зоні

80% зони Френеля (критична зона):

  • Найважливіша область для очищення
  • Перешкоди в цій зоні обов'язково погіршать сигнал
  • Мінімальна висота для встановлення антен

Області застосування:​

  1. Планування WiFi мереж

    • Розрахунок оптимальної висоти антен
    • Оцінка впливу будівель та інших перешкод

  2. Радіоаматорський зв'язок

    • Планування далекого зв'язку
    • Вибір місця розташування антен

  3. Професійні радіомережі

    • Планування операторських мереж
    • Розрахунок покриття базових станцій

  4. Супутниковий зв'язок

    • Планування наземних станцій
    • Оцінка впливу рельєфу

Рекомендації:​

  • Для надійного зв'язку: Очистіть 80% зони Френеля від перешкод
  • Для оптимального зв'язку: Очистіть 100% зони Френеля
  • На вищих частотах: Зона Френеля менша, але більш критична
  • На великих відстанях: Врахуйте кривизну Землі та рефракцію
Практичні поради:
  1. Висота антен: Піднімайte антени на висоту, що забезпечує очищення 80% зони Френеля
  2. Частота: На вищих частотах (5-6 ГГц) зона менша, але перешкоди впливають сильніше
  3. Відстань: Зі збільшенням відстані зона Френеля зростає
  4. Планування: Використовуйте топографічні карти для точного планування
  5. Тестування: Завжди перевіряйте теоретичні розрахунки практичними вимірюваннями
